德国PSQ电动执行机构

PSQ角行程电动执行机构主要技术参数：

伺服放大器PSAP4B

　　电动执行机构配套的电子比例式伺服电路，采用SMT工艺技术，具有体积小，可靠性高等特点。该电路将控制电动

执行机构4-20mA电流信号，与执行机构当前位置信号进行比较，并根据偏差情况，控制执行机构的开或关动作，使执行

机构位置与输入信号平衡。

　　PSAP4B在实现执行机构随输入4-20mA信号动作的同时，还向系统提供一组与工作电源、输入信号相隔离的

4-20mA位置信号。

　　PSAP4B能方便地调整执行机构的起始位置和行程；可以方便地实现正/反作用的切换；设置当输入信号出现故障时执

行机构置为全开、全关或保持状态。

　　1.工作原理

　　位置信号变换电路将反映执行机构位置的1000欧三线滑线电阻信号的变化情况转为4-20mA。控制输入与位置信号

同时送到偏差放大器进行比较，

    比较结果控制固态开关的通断，实现对执行机构的开或关控制。根据控制要求调整灵敏度，可以改变跟踪精度和消除

因机械惯性可能产生的振荡。

　　2.技术参数

　　电 源：220V 50Hz
　　功 耗：5VA
　　开关容量：150VA（24V 50VA）
　　输入信号：4-20mA
　　输入阻抗：150Ω
　　输出信号：4-20mA(有源隔离输出)
　　负载能力：4-20mA时≤350Ω
　　绝缘电阻：主电路一控制电路：100MΩ（500VDC）
　　控制电路一输出电路：100MΩ（500VDC）
　　输出电路一主电路：100MΩ（500VDC）
　　重复精度：±1%
　　灵敏度：±（0.5-5%）FS 滞后:50%灵敏度

　　3.附加行程(2WE)和附加力矩(2DE)开关

　　附加行程(2WE)和附加力矩(2DE)开关为2个一组的附加开关,可以满足当执行器达到适当的位置或转矩时输出2个无

源触点信号(220VAC 5A)。

4.单/双阀位反馈电位器（POT/POT2）

　　输出1组（POT）或2组（POT2）同阀位值对应的0～1000Ω电阻信号，作为伺服放大器的阀位反馈输入信号或转送

到仪表中作为阀位显示。

　　5.加热电阻（HR）

　　安装在执行器内部，使执行器内部保持一定的温度，以避免在低温（-20℃以下）使用时结霜，而损坏执行器电气元件。

　　6.独立位置变送器PSMF

　　当不需配内置伺服放大器，而只需要输出4-20mA阀位信号时选用。

　　7.其它可选应用组件

　　8.特殊电压PSMS

　　特殊定货时请明确指出电压

     9.现场应用事例

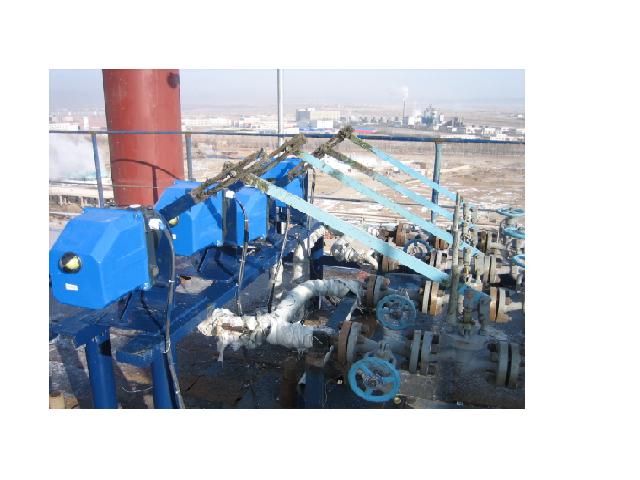

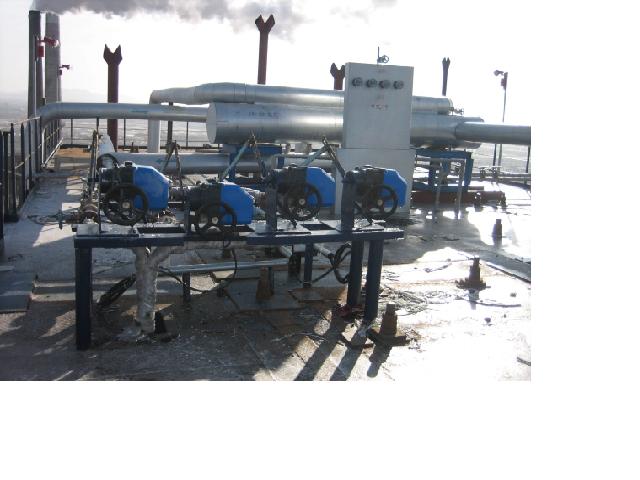

     9.1应用在锅炉上的事例:
